Un sistema di visione in una telecamera!!


Telecamere intelligenti con DSP integrato

Telecamere matriciali e lineari con processore DSP integrato: applicazioni di visione senza PC e senza Frame Grabber, con. Costo contenuti e potenza di calcolo fino a 8000MIPS, equivalenti a Pentium 2.6GHz!

Cos'è una Smart camera secondo ?

Sensore d'immagine, grabber, processore DSP, uscita video, I/O, Ethernet e RS232 incorporati nella telecamera!

Tra i vari modelli, la più piccola , la più potente e la più veloce al mondo! (Cliccare per credere)

I molti vantaggi di una smart camera:

• Elimina PC, Windows, frame grabber...: rapporto prezzo/prestazioni imbattibile.
• Massima affidabilità rispetto alla combinazione PC+Windows (no Hard Disk, no ventole, no Windows...)
• Scalabilità: ampio range di costi e prestazioni: dai "sensori di visione" da 800€ ai modelli da 113 e 250 frame/secondo, 1280x1024 e 1600x1200 pixel, processori fino a 8000MIPS; versioni OEM a partire da 500€.
• Modelli a colori, lineari, progressive scan, CCD e CMOS
• Avviamento istantaneo
• Ingombri in campo e cablaggi ridotti: case stagno diam. 30mm x 100mm o case standard con attacco ottica passo C 120x50x35mm, 250g (disegni)
• Connessione ethernet o RS232
• Uscita video CCIR o SVGA con overlay a colori (molti modelli)
• I/O optoisolati
• vasta disponibilità di librerie C di elaborazione immagini, strumenti di sviluppo grafico e software applicativo di terze parti
• Vision Tools: Ambiente visuale per realizzare applicazioni senza programmazione mediante tools predefiniti.
• Programmazione visuale con ambiente di sviluppo integrato EyeSpector
• Tools per applicazioni specifiche (OCR, OCV, DataMatrix...)
• Garanzia 24 mesi!

Famiglie principali di modelli:

(Download tabella riassuntiva con caratteristiche di tutti i modelli)

Serie 40xx	Vision Sensors	OEM (open frame)
CPU Texas Instruments C64 @400MHz (3200MIPS)	Ottica ed illuminatore integrati	Basso costo, ingombro ridotto.
	Serie 44xx	Illuminatori LED
	CPU Texas C64 @1GHz (8000MIPS)	Backlight, spot, ring, lineari, dome...

Selezione per caratterisriche: Selezione del modello più idoneo in base alle caratteristiche  (risoluzione sensore, velocità processore etc.)

Per una valutazione della velocità di elaborazione, sono disponibili alcuni benchmarks.

Tutta la manualistica e documentazione tecnica delle librerie e delle telcamere è scaricabile da qui!

(Se'l cùsta?) Quanto costa? Listini end user e integratori (richiede registrazione) $$$!

Tutti i modelli

Serie VC40xx: processori TI C64 400MHz

(Top - 40xx - 44xx - Sensors)

Models Specs	VC40xx Family
	Low End		High End					Line Scan
	VC4018	VC4016	VC4038	VC4058	VC4065	VC4066	VC4068	VC4002
Available	NOW	NOW	NOW	NOW	NOW	NOW	NOW	NOW
Link
Sensor	1/3" CCD	1/3" CCD	1/3" CCD	1/3" CCD	1/2" CCD	1/3" CCD	1/2" CCD	14mm CMOS
B&W/Color	BW/Color	BW/Color	BW	BW	BW	BW	BW	BW
Resolution/ Pixels	640x480	1024x768	640x480	640x480	768x582	1024x768	1280x1024	2048x1
fps (binning)/ Lines /s	32	16	63 (126)	250 (500)	55 (110)	20 (40)	18 (36)	max 11KHz
Shutter	33.3μsec – 2sec	41.7μsec – 2sec	5μsec – 20sec	5μsec – 20sec	5μsec – 20sec	10μsec – 20sec	10μsec – 20sec	91usec
Processor	TI 400MHz	TI 400MHz	TI 400MHz	TI 400MHz	TI 400MHz	TI 400MHz	TI 400MHz	TI 400MHz
Computational power	3200 MIPS	3200 MIPS	3200MIPS	3200MIPS	3200MIPS	3200MIPS	3200MIPS	3200MIPS
RAM	32M	32M	32M	32M	32M	32M	32M	32M
FLASH/Smart	4M/NO	4M/NO	4M/128M	4M/128M	4M/128M	4M/128M	4M/128M	4M/128M
Digital I/O’s	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs
Interface	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet
Incremental encoder input	NO	NO	YES	YES	YES	YES	YES	YES
Video output	via Ethernet	via Ethernet	SVGA	SVGA	SVGA	SXGA	SXGA	via Ethernet

Serie VC44xx: processori TI C64 1GHz

(Top - 40xx - 44xx - Sensors)

Models Specs	VC44xx Family
	VC4458	VC4465	VC4466	VC4468	VC4472
Available	NOW	NOW	NOW	NOW	NOW
Link
Sensor	1/3" CCD	1/3" CCD	1/3" CCD	1/2" CCD	1 1/8" CCD
Resolution/ Pixels	640x480	768x582	1024x768	1280x1024	1600x1200
fps (binning)/ Line frequency	242(484)	55 (110)	20 (40)	14 (28)	10 (20)
Shutter	5μsec – 20sec	10μsec – 20sec	10μsec – 20sec	10μsec – 20sec	20μsec – 20sec
Processor	TI 1GHz	TI 1 GHz	TI 1 GHz	TI 1GHz	TI 1GHz
Computational power	8000 MIPS	8000 MIPS	8000 MIPS	8000 MIPS	8000 MIPS
RAM	64M (opt 128M)	64M (opt 128M)	64M (opt 128M)	64M (opt 128M)	64M (opt 128M)
FLASH/smart	4M/512M	4M/512M	4M/512M	4M/512M	4M/512M
Digital I/O’s	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs	4 inputs, 4 outputs
Interface	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet	RS232 AND 100 Mbit Ethernet
Incremental encoder input	YES	YES	YES	YES	YES
Video output	SVGA	SXGA	SXGA	SXGA	SXGA

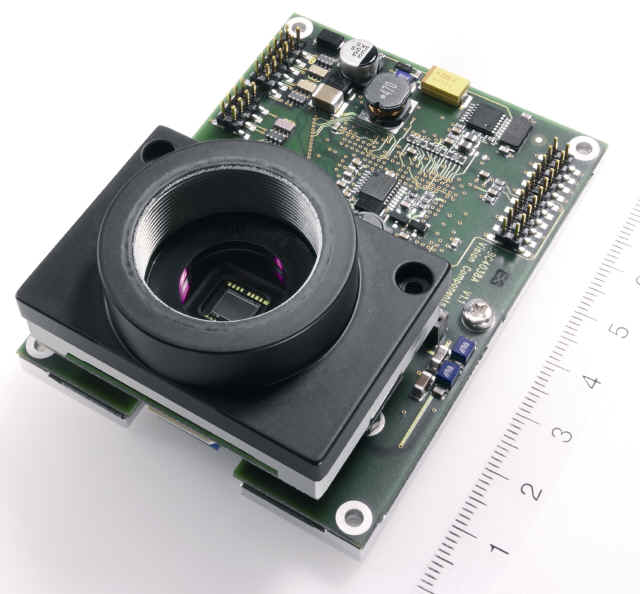

Modelli SBC (open frame) e sensori industriali

(Top - 40xx - 44xx - Sensors)

Models Specs		Vision Sensor		Single Board Cameras
		VisiCube	VCM50	VCSBC50	VCSBC4018	VCSBC4016
Available		NOW	NOW	NOW	NOW	NOW
Link	RS232				N/A	N/A
	LAN		N/A	N/A
Sensor		1/4" CCD	1/4" CCD	1/4" CCD	1/3" CCD	1/3" CCD
B&W/Color		BW	BW	BW/Color	BW/Color	BW/Color
Shutter		36μsec – 2sec	24μsec – 2sec	24μsec – 2sec	33.3μsec – 2sec	41.7μsec – 2sec
Processor		TI 400MHz	AD 21xx	AD 21xx	TI 400MHz	TI 400MHz
Computational power		3200 MIPS	375 MIPS	375 MIPS	3200 MIPS	3200 MIPS
Resolution/ Pixels		640x480	640x480	640x480	640x480	1024x768
fps/ Line frequency		32	25 (100 in binning mode)	25 (100 in binning mode)	32	16
IP		IP65	IP67	-	-	-
RAM		32M	2M	2M	32M	32M
FLASH/Smart		4M/NO	8M/NO	8M/NO	4M/NO	4M/NO
Digital I/O’s		2 inputs, 4 outputs	2 inputs, 4 outputs	2 inputs, 4 outputs, 12 additional TTL outs	2 inputs, 4 outputs, 8 additional TTL I/O’s	2 inputs, 4 outputs, 8 additional TTL I/O’s
Interface		100MB Ethernet, RS232	RS232	RS232	100 Mbit Ethernet	100 Mbit Ethernet
Video output		via Ethernet	-	-	via Ethernet	via Ethernet

Gli accessori:

L'alimentazione (10-18Vcc oppure 24V, anche non stabilizzata) è ottenibile da qualsiasi sorgente, oppure è disponibile l'apposito adattatore 220V (anche in versione per guida DIN).

Sono disponibili tutti i cavi preconfezionati in diverse lunghezze (5, 10, 25m) o con lunghezza a specifiche per le connessioni al mondo esterno (linea seriale, collegamenti I/O, alimentazione, uscita video CCIR o SVGA).

Per supportare l'interfaccia operatore è possibile utilizzare il nuovo tastierino VC_KPAD, mediante il quale è possibile realizzare sull'uscita video della telecamera menu di impostazione di parametri operativi senza alcun dispositivo esterno (PC o terminali operatore).

I costi:

La tabella costi riporta i diversi modelli con un sommario delle caratteristiche distintive; gli importi sono espressi in EURO.

Vai al listino prezzi (richiede registrazione)
