Ottiche

Le telecamere della serie Mxx (M40, M50...) e la SBC50 montano ottiche di diametro 12mm con diverse lunghezze focali e fuoco/iris fissi.

La serie M viene fornita di standard con l'ottica di lunghezza focale 12mm in contenitore non apribile: volendo utilizzare ottiche diverse, necessario, in alternativa (e senza variazioni di prezzo):

  • ordinare specificando l'ottica desiderata, che verr consegnata preinstallata.

oppure

  • ordinare la versione con protezione frontale rimovibile ed approvvigionare separatamente le ottiche desiderate.
  • In alternativa, possibile ordinare la versione C (ad es. M50C) con attacco per ottiche standard passo C/CS

Distanza di lavoro e campo inquadrato nominali sono come da tabella seguente:

    M40 M40 M50 M50
Focal Length (mm) Working distance (mm) X dim. of
field (mm)
Y dim. of
field (mm)
X dim. of
field (mm)
Y dim. of
field (mm)
2.5 85 175 131 133 99
3.6 70 117 88 88 66
4.3 85 100 75 76 57
6 85 70 53 53 40
8 85 52 39 39 29
12 85 33 25 25 19

La distanza di lavoro (working distance) si riferisce al piano frontale del contenitore della telecamera.

M40 monta un sensore da 1/3" (4,736 x 3,552 mm).

M50 monta un sensore da 1/4" (3,584 x 2,688 mm).

SBC50 monta un sensore da 1/4"



Servono diverse dimensioni di campo inquadrato o distanza di ripresa?

E' possibile alterare facilmente la regolazione dell'ottica (semplicemente avvitando pi o meno il corpo nel canotto filettato in cui inserito), ottenendo distanze di ripresa e quindi campi inquadrati anche notevolmente diversi da quelli nominali.

Un elenco delle microottiche disponibili qui.

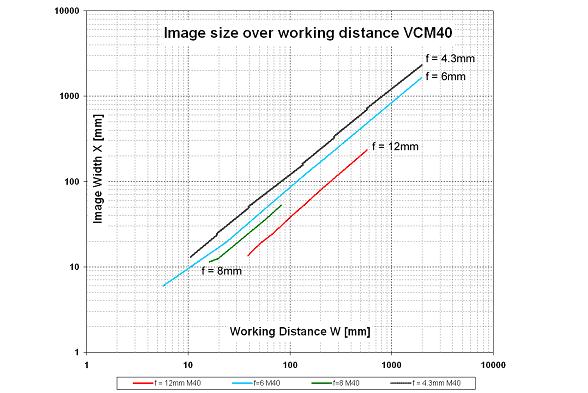

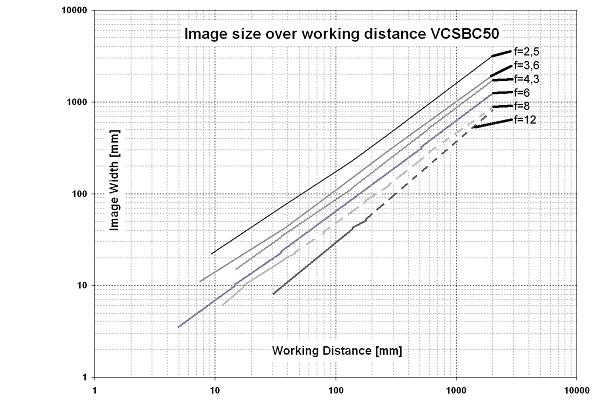

Valori di distanza/campo inquadrato ottenibili con diverse lunghezze focali: (cliccare per ingrandire)

M40, M50 SBC50

Un elenco delle microottiche disponibili qui.

Scaricate la guida completa di selezione, impiego e regolazione delle ottiche dalla pagina di download dei nostri manuali.

Seguono alcuni dati utili:

Distanza minima di lavoro

M40 M40 M50 M50
Focal length min. dist. X field y field x field y field
8 45 28 21 21 16
12 45 17 13 13 10

Distanza massima di lavoro

M40 M40 M50 M50
Focal length MAX. dist. X field y field x field y field
8 100 60 45 46 34
12 5000 1973 1479 1493 1120



Campo inquadrato a diverse distanze con ottica 12mm

M40 M40 M50 M50
dist. X field y field x field y field
50 19 14 14 11
60 23 17 17 13
70 27 20 20 15
80 31 23 23 17
90 35 26 26 20
100 39 29 29 22
110 43 32 32 24
120 47 35 35 26
130 51 38 38 29
140 54 41 41 31
150 58 44 44 33
160 62 47 47 35
170 66 50 50 38
180 70 53 53 40
190 74 56 56 42
200 78 59 59 44
250 98 73 74 56
300 118 88 89 67



Inoltre esiste una versione di M40 e 50 modificata in modo da montare normali ottiche passo C, che consentono quindi di ottenere qualsiasi campo/distanza di ripresa. CLick here
