M40
Modello obsoleto: sostituito dal sensore
industriale Visicube

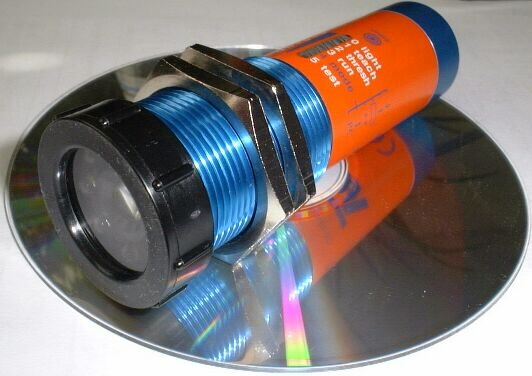

...Il più piccolo sistema di visione al mondo...
...in 30mm di diametro: sensore CMOS, processore DSP, grabber, I/O, ottica e
illuminatore LED, porta seriale!
Caratteristiche specifiche del modello M40:
- 8M RAM, 80K RAM, 512K Flash EEPROM
- Sensore CMOS 1/3" 640x480, range dinamico 60dB, B/W e COLOR
- Possibilità di scansione parziale dell'immagine.
- Integrazione continua (rolling shutter) o progressive scan.
- Shutter elettronico da 0.5 µsec a 4 sec (Passi di 0.5 µsec)
- Conversione 8-10bit, guadagno programmabile.
- 11.5frames/sec a piena risoluzione, velocità proporzionalmente superiore
per immagini parziali (33fps con subsampling 4:1)
Costa come una fotocellula: Price List
Manuali delle telecamere e del sensore CMOS impiegato: QUI
Un banco RAM di 8M consente di acquisire immagini per elaborazioni successive.
Il sensore, utilizzabile in modalità B/W o COLORE, fornisce i vantaggi
tipici della tecnologia CMOS (range dinamico elevatissimo, adatto per una resa
lineare di immagini con contrasti elevatissimi; possibilità di subsampling e
lettura parziale delle immagini per applicazioni di tracking veloce).
Può ad esempio emulare una telecamera lineare (640 pixel), raggiungendo una cadenza di
2000linee/secondo.
La caratteristica di integrazione progressiva dei sensori CMOS li rende
inadatti all'acquisizione di immagini complete di pezzi in movimento: riferirsi
al manuale del sensore per i dettagli.
Per applicazioni con pezzi in movimento, è più adatto il modello M50
(oppure i modelli VC38, VC65): per
velocità elevate v. la famiglia con elevatissima velocità di elaborazione
C6)
Una versione speciale di M40 ed M50 è disponibile con attacco ottica passo
C.
Family map: tutti i modelli della
famiglia Mxx
> |
